產品詳情
| 產品料號 | CSL661409S02 | |
| 額定負荷 | DC5V 300mA | |
| 接觸阻抗 | 100mΩMax | |
| 絕緣阻抗 | 100MΩMin DC500V | |
| 耐電壓 | AC250V(50-60HZ)for1Minute | |
| 電氣壽命 | 10,000Cycles(Load) | |
| 機械壽命 | 10,000Cycles（Without Load） | |
| 操作力 | 150±80 | |
| 使用溫度 | -40℃--85℃ | |
| 耐候性能 | ||
| 耐寒性 | -20℃ | 96H |
| 耐熱性 | 80℃ | 96H |
| 耐濕性 | 60℃ 90~95%RH | 96H |

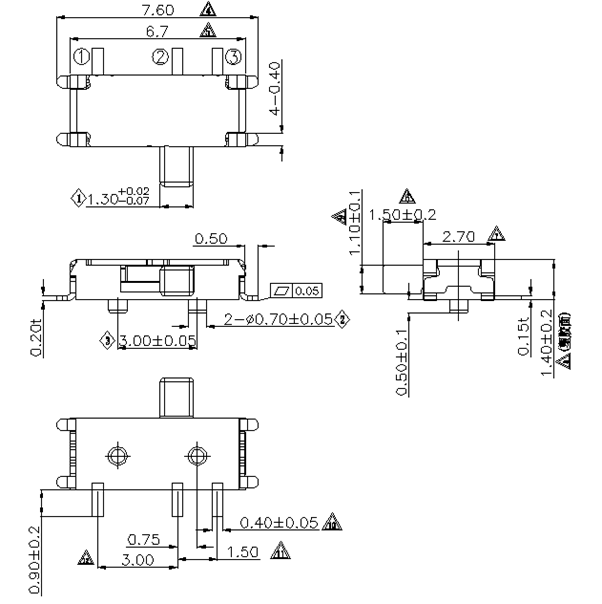

外形圖
電路圖
| 包裝規格 | ||
| 包裝數(PCS) | 1盒 | 3000PCS |
| 1箱 | 57000PCS | |
| 波峰自動焊接條件 | ||
| 項目 | 預熱溫度 | 180±10℃ |
| 預熱時間 | 15S(max.) | |
| 焊接溫度 | 260±5℃ | |
| 焊接時間 | 40S | |
| 手工焊接條件 | ||
| 焊接溫度 | 350℃±10℃ | |
| 焊接時間 | 3S±0.5S | |
| 烙鐵功率 | 20W(max.) | |
| 注意事項： |
| 1.本產品目錄中產品的顏色與實物的顏色有所差異 |
| 2.請以最小訂購單位的N(整數）倍來訂貨 |
| 4.汽車用時，請進行確認后使用 |
產品一覽
| 產品編號 | 圖片 | 克力 | 行程 | PIN腳數量 | PIN腳 | 壽命 | 規格書 | 備注 |
| CSL661409S02-1 |  |
150±80gf | 1.50±0.15 | - | - |  |
||
| CSL661409S02 | |
150±80 | 1.50±0.20 | 7PIN | 中間PIN腳左邊腳 | 10,000ycles | |
|
| CSL661409S02-HF |  |
150±80gf | 1.50±0.15 | - | - | - | |
