產品詳情
| 產品料號 | CMI126703D06 | |
| 額定負荷 | DC30V 100mA | |
| 接觸阻抗 | 100mΩMax | |
| 絕緣阻抗 | 100MΩMin DC500V | |
| 耐電壓 | AC500V(50-60HZ)for1Minute | |
| 觸感力 | / | |
| 動作力 | 60±10gf | |
| 觸發行程 | 0.30±0.2mm | |
| 全行程 | 0.60mm以上 | |
| 機械壽命 | 3,000,000Cycles | |
| 使用溫度 | -20℃+70℃ | |
| 耐候性能 | ||
| 耐寒性 | -20℃±2℃ | 96H |
| 耐熱性 | 70℃±2℃ | 96H |
| 耐濕性 | 70℃±2℃90~95%RH | 96H |

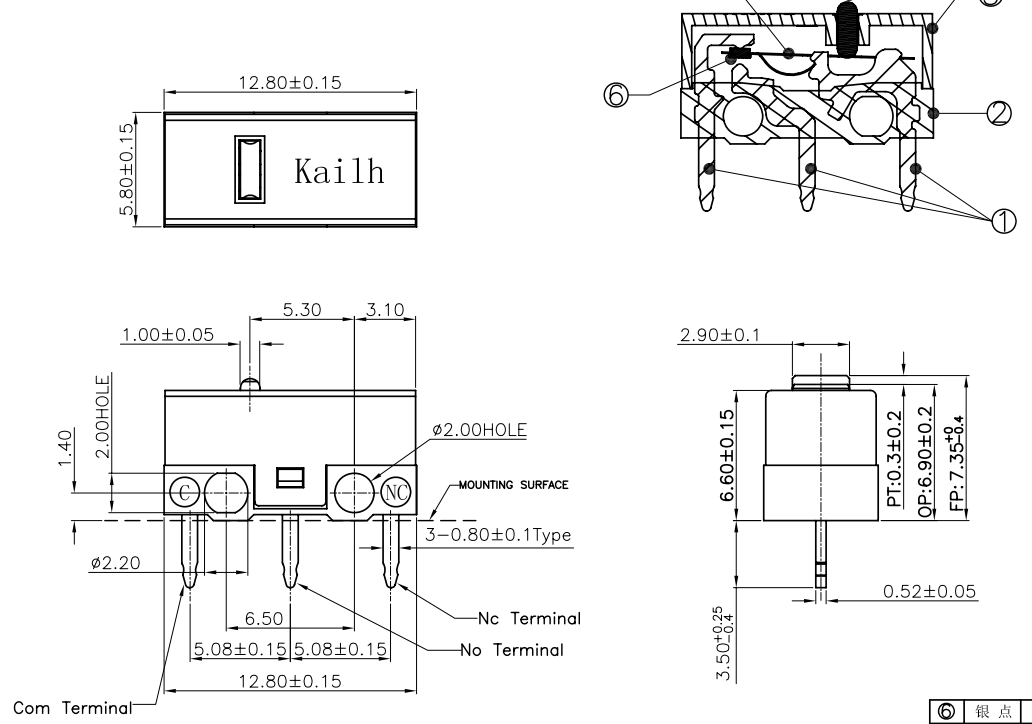

外形圖

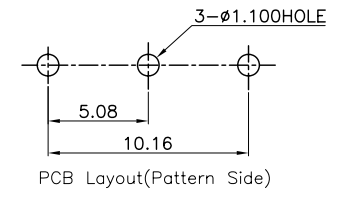

PCB設計圖
電路圖
| 包裝規格 | ||
| 包裝數(PCS) | 1盒 | 1000PCS |
| 1箱 | 20000PCS | |
| 波峰自動焊接條件 | ||
| 項目 | 預熱溫度 | 100±5℃ |
| 預熱時間 | 60S(max.) | |
| 焊接溫度 | 260±5℃ | |
| 焊接時間 | 5±1S | |
| 手工焊接條件 | ||
| 焊接溫度 | 350℃±10℃ | |
| 焊接時間 | 3S±0.5S | |
| 烙鐵功率 | 60W(max.) | |
| 注意事項： |
| 1.本產品目錄中產品的顏色與實物的顏色有所差異 |
| 2.請使用1.6mm板厚的印刷電路板 |
| 3.請以最小訂購單位的N(整數）倍來訂貨 |
| 4.汽車用時，請進行確認后使用 |
產品一覽
| 產品編號 | 圖片 | 手感類型 | 觸感力 | 觸發行程 | 全行程 | 規格書 | 壽命 |
| CMI126703D186 |  |
15%-35% | 100±20gf | 0.35±0.2mm | 0.5min |  |
1,000,000Cycles |
| CMI126703D06 | |
15%-40% | 60±10gf | 0.30±0.2mm | 0.6min | |
3,000,000Cycles |
| CMI126703D01 |  |
15%-35% | 70±10gf | 0.35±0.2mm | 0.6min | |
1,000,000Cycles |
| CMI126601D03 |  |
65±10gf | 0.30±0.2mm | |
80,000,000Cycles | ||
| CMI126601D01 |  |
65±15gf | 0.30±0.2mm | |
60,000,000Cycles | ||
| CMI126703D28 |  |
15%-35% | 60±10gf | 0.30±0.2mm | 0.6min | |
5,000,000Cycles |
| CMI126703D187 |  |
15%-35% | 100±20gf | 0.30±0.2mm | 0.5min | |
5,000,000Cycles |
| CMI126703D180 | |
15%-35% | 100±20gf | 0.30±0.2mm | 0.5min | |
3,000,000Cycles |
